Time Domain Comparator 加 noise 會遇到的問題
VCDL第七級輸出加noise遇到的狀況
 |
| 竟然會遇到已經比較完，他突然又在同一周期又再比較 |
 |
| 本來VCDL的時間差為正，在同一週期突然變成為負 |
 |
| 正常狀況 |
 |

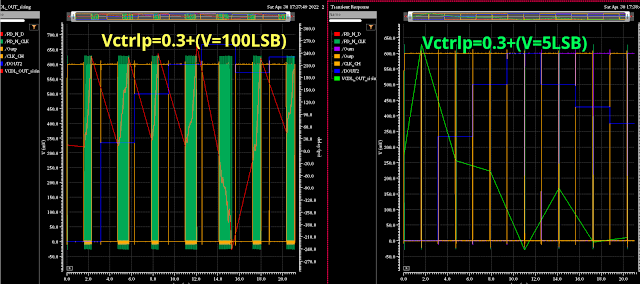

| Vctrlp 的電壓越小反倒震盪次數越少 |
flowchart 筆記
Adaptive time domain comparator Adaptive time domain comparator
