Master-Slave Circuit

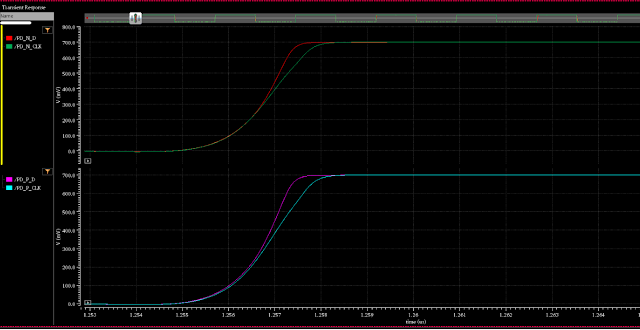

奇怪的地方是PD_n_CLK 那邊寄生電容比較大，但實際上他理論上充電速度應該比較慢 但 電路波形他充電速到比較快
 |
| 目前DFF 測試 其實DATA 那邊是有領先的 |
flowchart 筆記
Adaptive time domain comparator Adaptive time domain comparator
這個網誌中的熱門文章
Time Domain Comparator

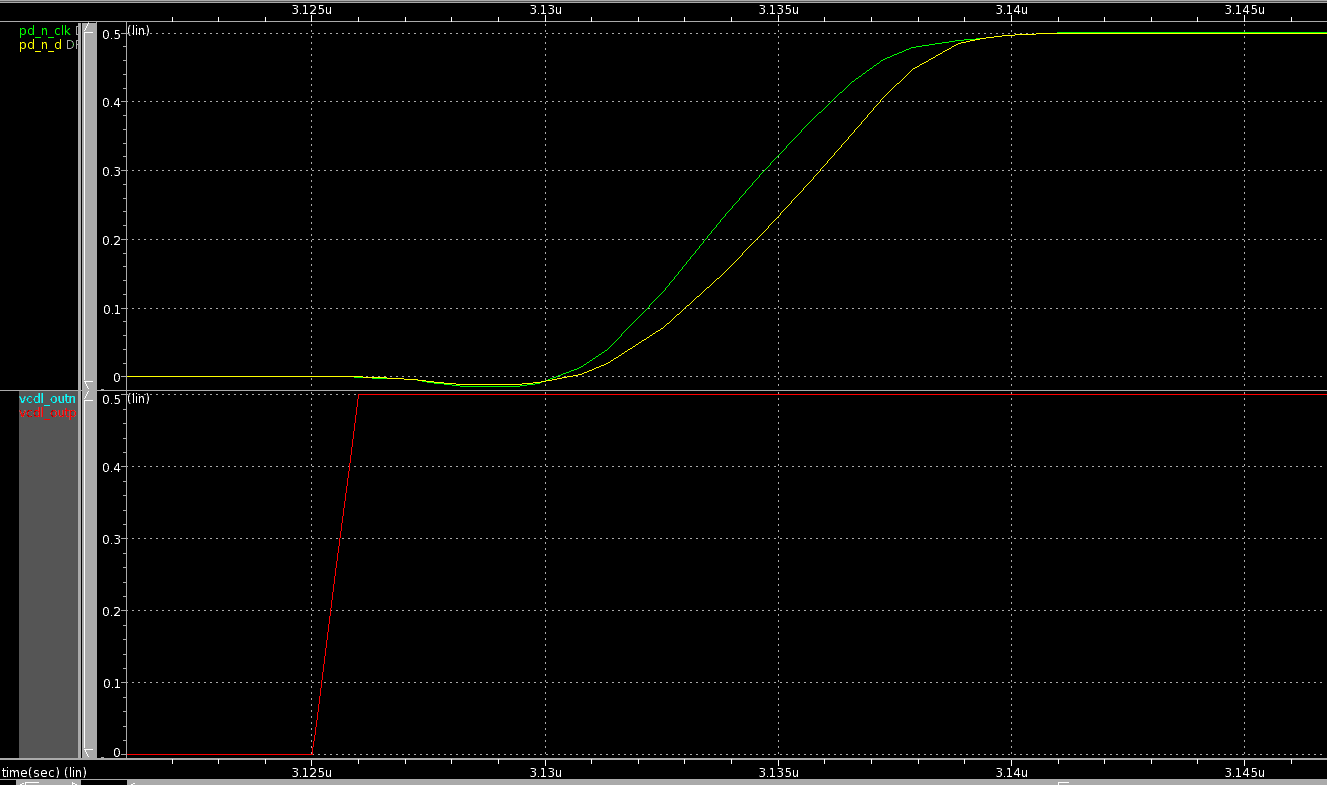

當CLK=0 , —> Time Domain Comparator 開始比較 , CLK=1 並沒有reset作用 VCDL 的輸出 等於 輸入脈波的延遲 當輸入脈波為下降波時，經過BUFFER_VCDL ，會讓波變成接近理想的正緣波 再把雙端上升波傳給Phase Detector ， 進而比出雙端電壓哪個比較高 波型對照
DTW 的運作
初始數字設定 VCDL_OUTP 脈衝波不會延遲 VCDL_OUTN 脈衝波有 delay時間 PD_N_CLK 領先於 PD_N_D 輸出會等於 0 PD_P_CLK 落後於 PD_P_D 輸出會等於 1 Delay_N=PD_N_CLK - PD_N_D Delay_P =PD_P_CLK - PD_P_D 從上面數字來看 ， VCDL_OUTP 越領先 -> PD_N_CLK , PD_P_D越領先 VCDL_OUTN 越領先 ->PD_N_D , PD_P_CLK越領先 Delay_N= 時間會變越長 Delay_P = 時間會變越短 FS corner 反倒運作
